Подсветка салона
Решил подсветить переднюю зону, использовал для этого штатные светодиодные плафоны для подсветки зоны высадки.

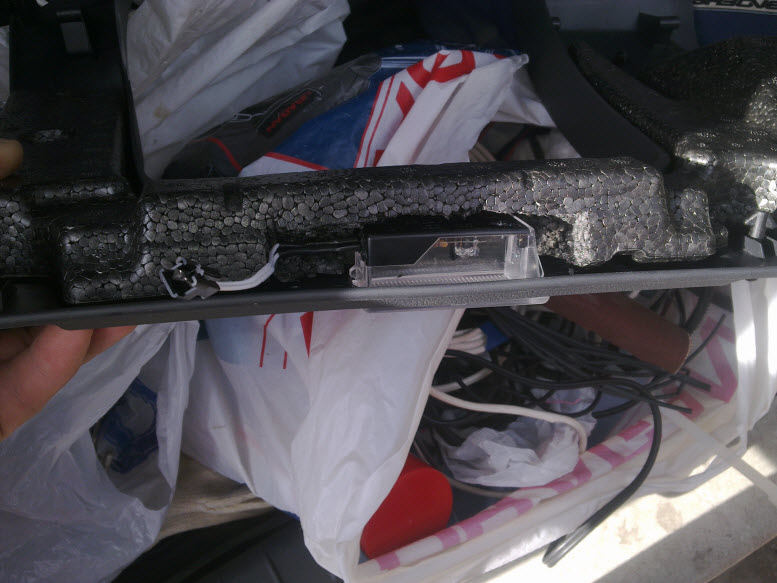

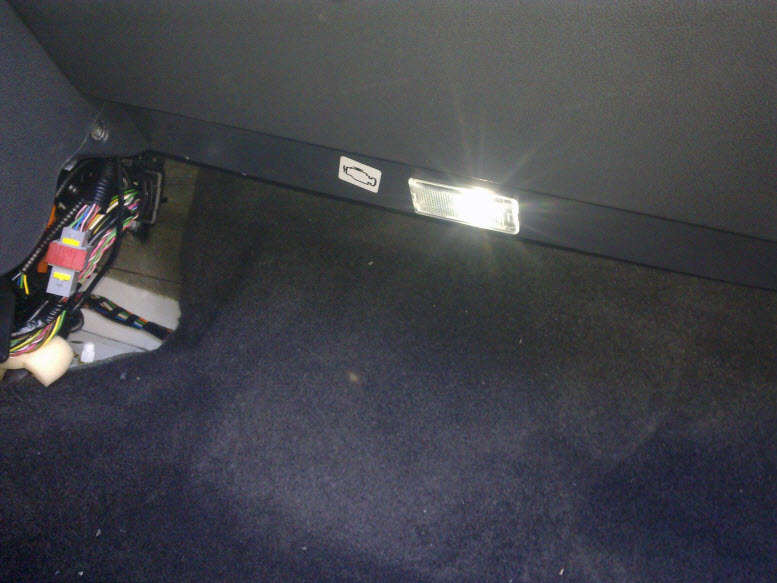

В ногах водителя вставил плафон в накладку под рулем за которой предохранители фото №1, прорезаем отверстие по шаблону, выковыриваем мешающий пенопласт размещаем плафон фото №2.
Теперь вернемся к плафону, родной разъем к нему найти я думаю трудно, но это не первый мой опыт, поэтому решаем проблему так:
один из контактов плафона поворачиваем на 90 градусов (перпендикулярно второму) фото №3 это даёт возможность подключить к ним маленькие мамки в термоусадке фото №4, можно ещё для удобства обломать (срезать) вокруг контактов плафона лишний пластик фото №5.
Подключаемся подключился к проводке переднего плафону, под правой передней накладкой на стойку: (бело черный и бело оранжевый провода) фото №6. Теням провод под рулевую колонку, места полно, крепим хомутами и т.п.
У меня получилась такая конструкция фото №7 , два разъема - один на подсветку ног, другой на подсветку замка зажигания, провод в дальнейшем ушел к ногам переднего пассажира.
Всё подключил через удобные разъёмы (купил в магазине электроники) для быстрой замены и удобного демонтажа.
В ногах переднего пассажира поставил плафон сюда фото №8 места там полно.
Ну и остальные фото как в деле...плафоны засветку в глаза не дают
В ногах водителя вставил плафон в накладку под рулем за которой предохранители фото №1, прорезаем отверстие по шаблону, выковыриваем мешающий пенопласт размещаем плафон фото №2.
Теперь вернемся к плафону, родной разъем к нему найти я думаю трудно, но это не первый мой опыт, поэтому решаем проблему так:
один из контактов плафона поворачиваем на 90 градусов (перпендикулярно второму) фото №3 это даёт возможность подключить к ним маленькие мамки в термоусадке фото №4, можно ещё для удобства обломать (срезать) вокруг контактов плафона лишний пластик фото №5.
Подключаемся подключился к проводке переднего плафону, под правой передней накладкой на стойку: (бело черный и бело оранжевый провода) фото №6. Теням провод под рулевую колонку, места полно, крепим хомутами и т.п.
У меня получилась такая конструкция фото №7 , два разъема - один на подсветку ног, другой на подсветку замка зажигания, провод в дальнейшем ушел к ногам переднего пассажира.
Всё подключил через удобные разъёмы (купил в магазине электроники) для быстрой замены и удобного демонтажа.
В ногах переднего пассажира поставил плафон сюда фото №8 места там полно.
Ну и остальные фото как в деле...плафоны засветку в глаза не дают
Всего комментариев 3
Комментарии
-
Разъемы для плафонов
На а/рынках Уфы недавно появились всевозможные разъемы, посмотри, может и подберешь нужные.
Делал подобное, но для всех мест, питание от головного плафона, выкл после закрытия дверей.Запись от Serg901 размещена 19.09.2012 в 21:07
-
А я не стал снимать плафоны подсветки зоны высадки, а только впаял в каждый по 2 ярких светодиода и пересчитал номинал ограничивающего резистора.
Стало гораздо ярче и приятнее.
Сейчас ищу где бы еще 3 таких плафона достать для установки в багажник.Запись от froller размещена 15.10.2012 в 14:48
-
Я их тоже не снимал, эти стоят дополнительно...брал на авторынке...
Запись от dimka1ufa размещена 15.10.2012 в 16:51
